La Norme EN 124 : 1994

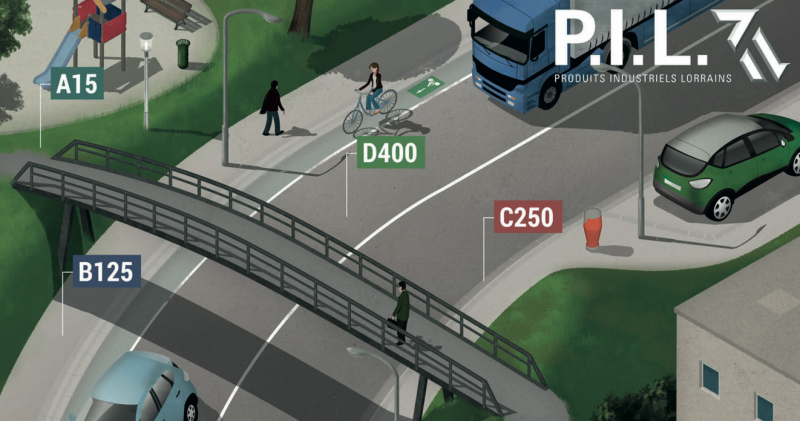

La norme EN 124 introduit la notion de groupes et de classes de résistance en fonction des lieux d'utilisation des dispositifs destinés à la voirie.

GROUPE 1
  GROUPE 2

  GROUPE 3
  GROUPE 4
  GROUPE 5
  GROUPE 6

Classe A15
minimum

Classe B125
minimum
Classe C250
minimum
Classe D400
minimum
Classe E600
minimum
Classe F900
minimum

Force de contrôle

15 KN.

Force de contrôle

125 KN.

Force de contrôle
250KN.
Force de contrôle
400 KN.

Force de contrôle
600 KN.

Force de contrôle
900 KN.

Zones qui peuvent être utilisées exclusivement par les piétons et les cyclistes.

Trottoirs, zones piétonnes et zones comparables, aires de stationnement et parkings à étages pour voitures.

Dispositifs de couronnement installés dans la zone des caniveaux des rues au long des trottoirs jusqu'à un maximum de 50 cm sur la voie de circulation et 20 cm sur le trottoir.

Voies de circulation, les rues/routes (y compris piétonnes), accotements stabilisés et les aires de stationnement pour tous types de véhicules routiers.

Zones imposant des charges à l'essieu élevées telles que docks, chaussées pour avions.

Zones imposant des charges à l'essieu particulierement élevées telles que chaussées pour avions.


La norme précise que le choix de la classe appropriée est sous la responsabilité exclusive et unique de l'auteur du projet.
S'il existe un doute sur la classe à utiliser, le choix doit toujours se porter sur la classe supérieure.




La norme EN 124

  • détermine les caractéristiques techniques des dispositifs
  • exige un controle qualité de la production équivalent à ISO 9001
  • oblige à un contrôle qualité par tierce partie des 2 précédentes dispositions
Les dispositifs de PIL respectent les exigences de la norme EN 124 et sont certifiés par le label qualité BS.
Les normes europeennes implémentées par les membres du CEN, les instituts nationaux de normalisation des pays membres du CEN, sont identiques.

Les NF EN 124, BS EN 124 et DIN EN 124 sont donc identiques.
Voir la confirmation du Comité Européen pour la Normalisation (CEN)

PIL a obtenu le certificat de conformité REACH.
Voir le certificat de conformité reach



Les Marquages selon la norme EN 124


Un dispositif pour être conforme à la norme EN 124 doit obligatoirement reporter sur tous ses éléments les marquages suivants:

a) identification du fabricant et lieu de production
b) classe de résistance
c) norme de référence
d) marque d'un organisme de certification
  • Les caractéristiques des dispositifs sont garanties quand elles sont installées selon les règles de l'art et qu'elles sont correctement entretenues.
  • Les dessins, photos, poids et dimensions sont fournis à titre indicatif sans valeur contractuelle.
  • La politique de développement et d'amélioration constante de PIL l'oblige à se réserver le droit de modifier sans préavis les caractéristiques de ses dispositifs.
  • Les lieux d'installation sont indiqués selon les prescriptions de la norme EN 124:1994.
  • En aucun cas PIL pourra être tenu responsable d'avoir conseillé un lieu d'installation avec cette documentation.
